リード


SCSシステムがMRI撮像によって受ける影響のうち、電極周辺組織の発熱が最も重篤なリスクです。新たなベクトリスリードは、新技術によってRFエネルギーによる温度上昇を抑制し、組織損傷のリスクを低減します。

シールド技術

シールド技術導線を被覆するチューブ内に配置されたタンタル製のメッシュが、内部の導線をRFエネルギーから遮断するシールドとしての役割を果たし、導線に到達するRFエネルギーを低減します。メッシュに吸収されたRFエネルギーはリード全長にわたって分散されるため、電極部での集中的な誘導電流の放出を抑制することができます。このシールド技術により、電極周辺組織の発熱リスクが低減されます1。

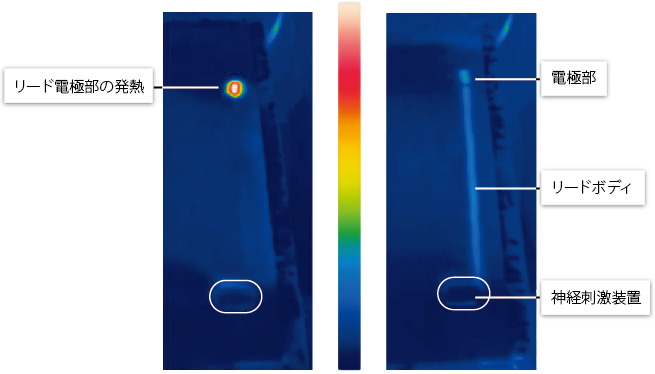

1.5TのMRI装置で撮像中の赤外線画像

シールドされていないリードと従来のシステム

ベクトリスリードと
SureScanシステム

シールドされていないリードでは、標準的なMRI撮像条件下で、発熱温度が56.5℃まで達することがあります2。

シールドされたベクトリスリードでは、従来のリードで起こりうる電極部の過剰な発熱を防止します3,4。

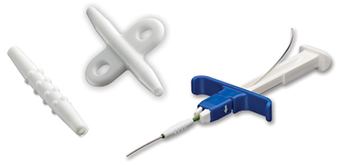

インジェックスアンカー

インジェックスアンカー

インジェックスアンカーシステムは、アンカーの保持力とリードの保全力、操作の簡便性を実現した理想的なアンカーです。

インジェックスアンカーとリードの固定

収縮性のあるシリコン製のアンカーの内面をリードに密着させることで、アンカーとリードを固定することができます。従来のように縫合糸でアンカーをリードに固定する必要はありません。

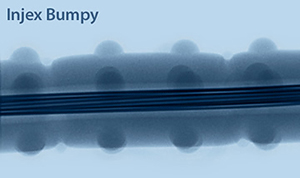

インジェックスバンピーアンカー
インジェックスバンピーアンカー

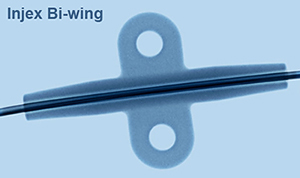

インジェックスバイウィングアンカー
インジェックスバイウィングアンカー


「検証試験」へ





出 典

  1. Neuromodulation MRI Standard Letter, Spinal Cord Stimulation Systems, 2011.
  2. Data compiled by Medtronic based on methodology used to obtain FDA and CE Mark Approval; ISO, Technical Specification 10974, Tier 4.Assessment of the safety of magnetic resonance imaging for patients with an active implantable medical device, 2012.
  3. MRI Guidelines.　
  4. Risk Management Report for SureScan® (MRI compatible) Implantable Neurostimulation System and 1x8 Vectris Percutaneous Leads. NDHF1173-　126742.
